TL24BHXXYYY
Kit de développement de packs batteries
« Une plateforme 18 cellules pour caractériser vos cellules et valider vos fonctions BMS. »

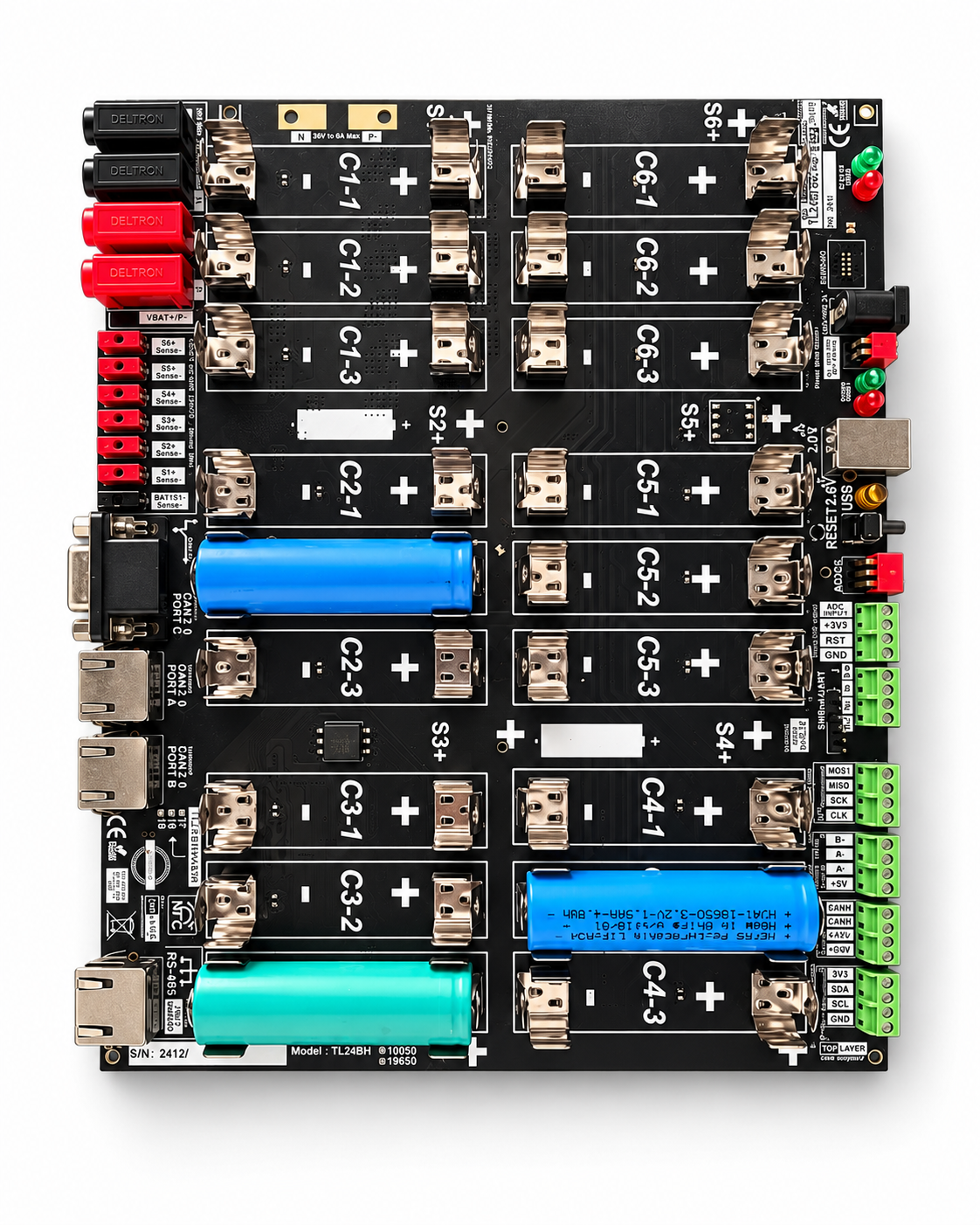

Le TL24BHXXYYY de TOP LAYER est une plateforme de développement de packs batteries accueillant jusqu'à 18 cellules en configuration 6S3P. Elle associe surveillance des tensions, du courant et des températures, équilibrage passif et multiples interfaces de communication pour accompagner la caractérisation des cellules et la validation des fonctions BMS.
- 18 CELLULES
- 6S3P
- 36 V MAX
- ÉQUILIBRAGE PASSIF
- MULTI-INTERFACES
- Statut
- Nouveau
- Catégorie
- Plateforme de développement et de surveillance de packs batteries
- Fabricant
- TOP LAYER
Logiciel
Un tableau de bord livré avec la plateforme

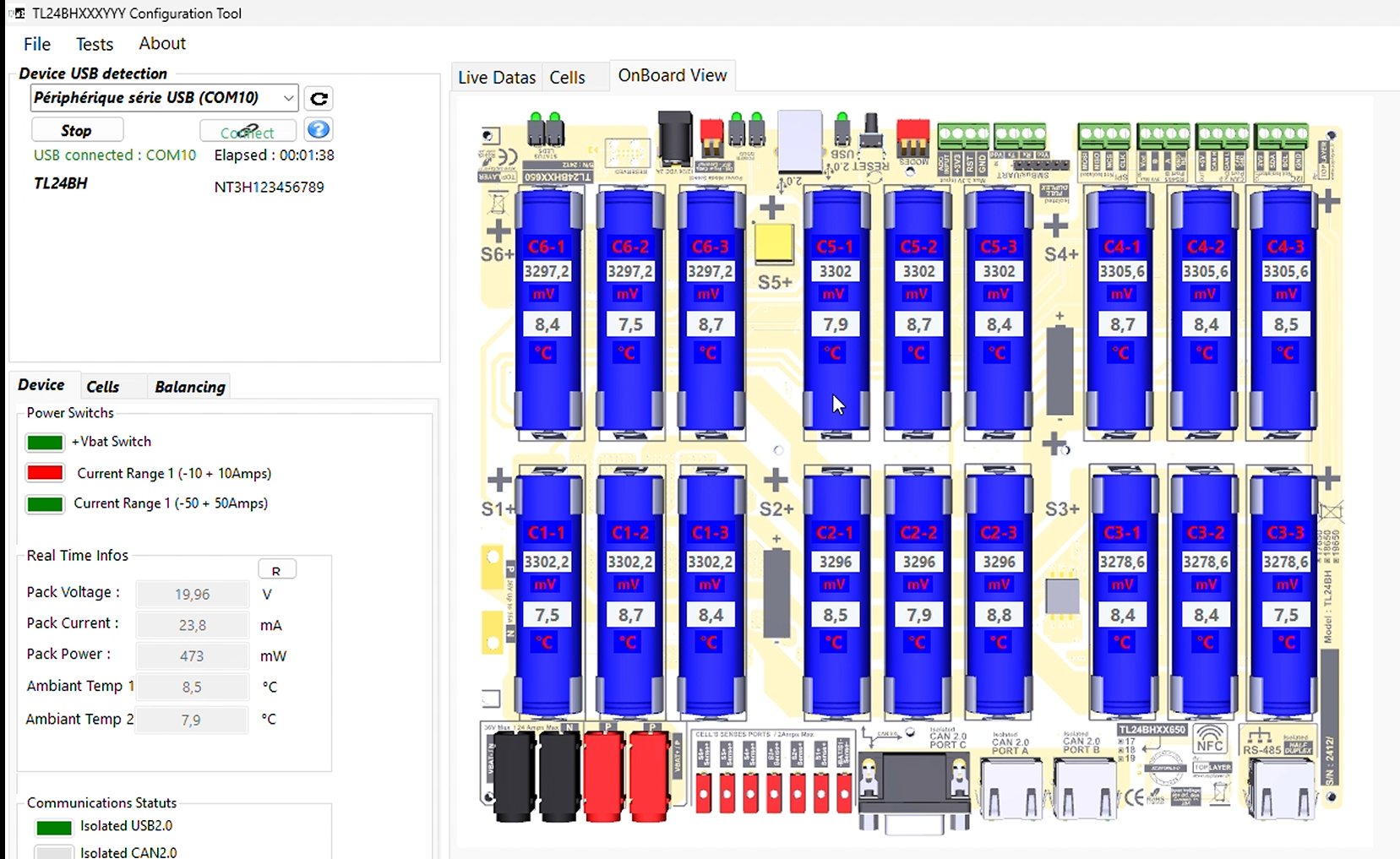

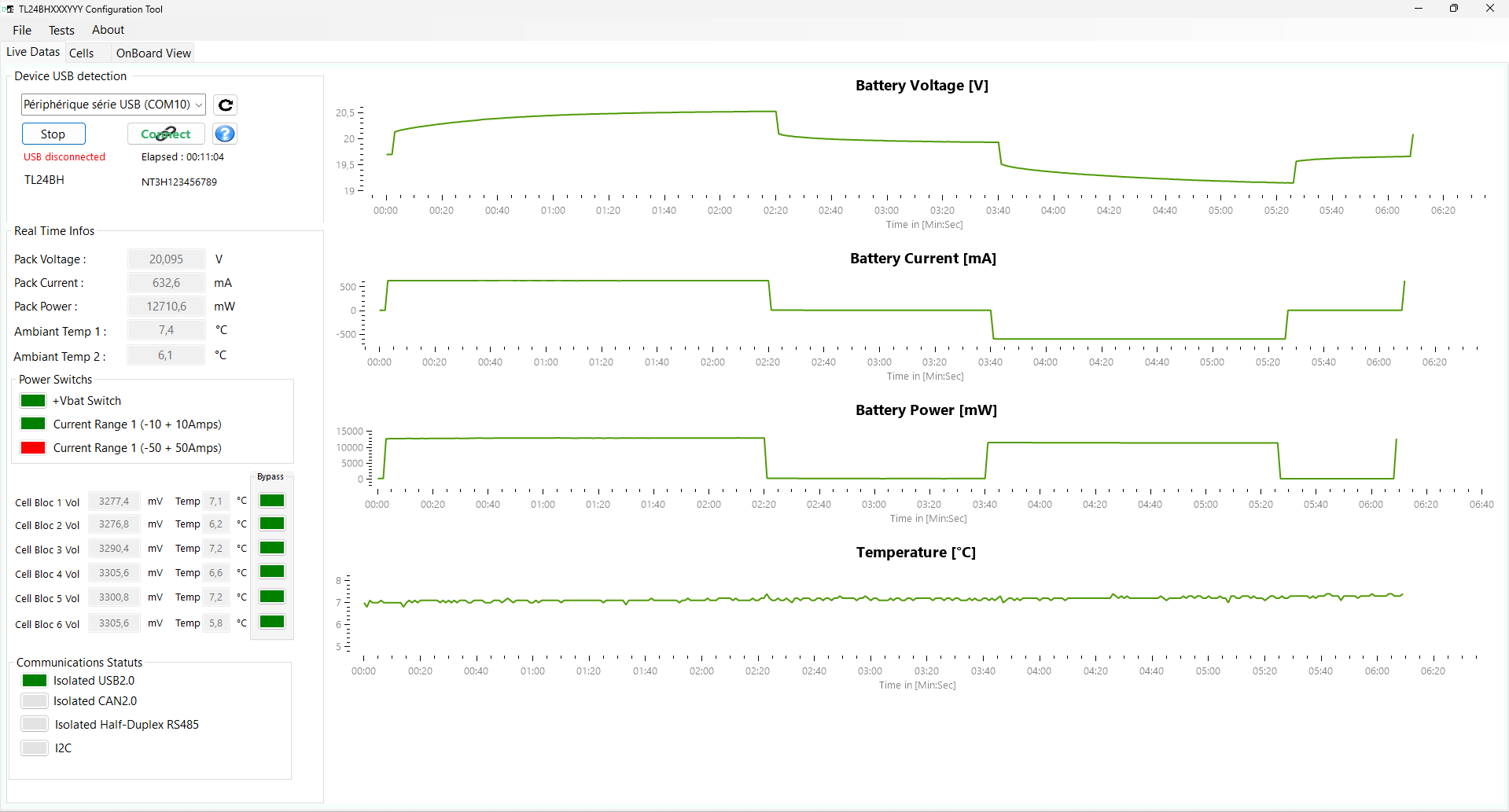

Connectée en USB, la carte se pilote et se surveille depuis son tableau de bord dédié : données en temps réel, courbes et vues détaillées.
Architecture & mesure
- Jusqu'à 18 cellules par carte, configuration maximale 6S3P
- Tension différentielle maximale : 36 V entre BAT+ et BAT-
- Surveillance des tensions des cellules et des groupes parallèles
- Mesure du courant de charge et de décharge sur deux gammes, dont une gamme basse de ±8 A
- Une thermistance NTC par cellule, plus six NTC supplémentaires (zones de puissance et ambiance)
- Équilibrage passif par dissipation résistive
- Commutation électronique du port BAT+
Interfaces
| Interface | Caractéristique |
|---|---|
| CAN 2.0 | Isolée |
| RS485 | Isolée, half-duplex |
| USB | Isolée |
| UART / SMBus | Isolée |
| SPI | Interface embarquée |
| I²C / SMBus | Interface embarquée |
| NFC | Communication de proximité |
Utilisation
- Alimentation externe ou fonctionnement autonome selon le mode sélectionné
- Modes : Manuel, Automatique, BMS, Monitor
- Indicateurs LED d'état et de communication
- Bouton de réinitialisation
- Connexion USB au tableau de bord
Applications
- Développement et validation d'architectures de packs
- Caractérisation et sélection de cellules
- Essais de charge et de décharge
- Validation des fonctions BMS
- Étude de la surveillance, de l'équilibrage et des communications
- Prototypage stockage d'énergie, mobilité électrique, industriel
Références de la gamme
- Série TL24BH18
- TL24BH18500TL24BH18650TL24BH18750
- Série TL24BH20
- TL24BH20500TL24BH20650TL24BH20750
- Autres références
- TL24BHAAATL24BHCTL24BHD
Configurations personnalisées sur demande.
